Клапан вакуумный интерфейсный для внутренней вакуумной канализации

СТРОИТЕЛЬНЫЙ СЕКТОР

МОРСКОЙ СЕКТОР

Элементы присоединения к вакуумным системам

Клапан Вакуумный Интерфейсный

КВИ

Технические условия
ТУ 6444–004–82211132–2015
Введены впервые

Элементы присоединения к вакуумным системам – вакуумные   интерфейсные  клапаны изготовлены из надёжных компонентов и предназначены для  отвода  хозяйственно-бытовых вод  в системах вакуумного водоотведения (от раковин умывальников, душевых, писсуаров) и далее для транспортировки в вакуумную магистраль сточной системы на борту кораблей и судов Военно-Морского флота  РФ, а также коммерческих,  круизных судов  и яхт.

Вакуумный интерфейсный клапан не требует постоянного технического обслуживания, является полностью автоматизированным и при нормальной эксплуатации обеспечивает низкие эксплуатационные расходы.

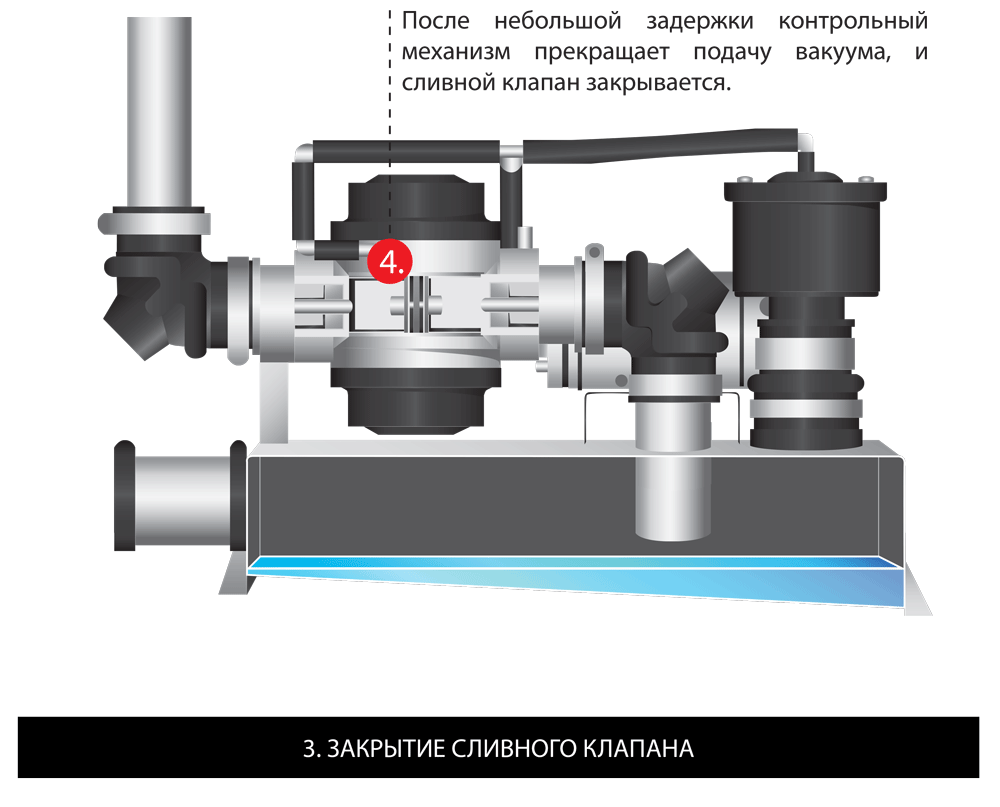

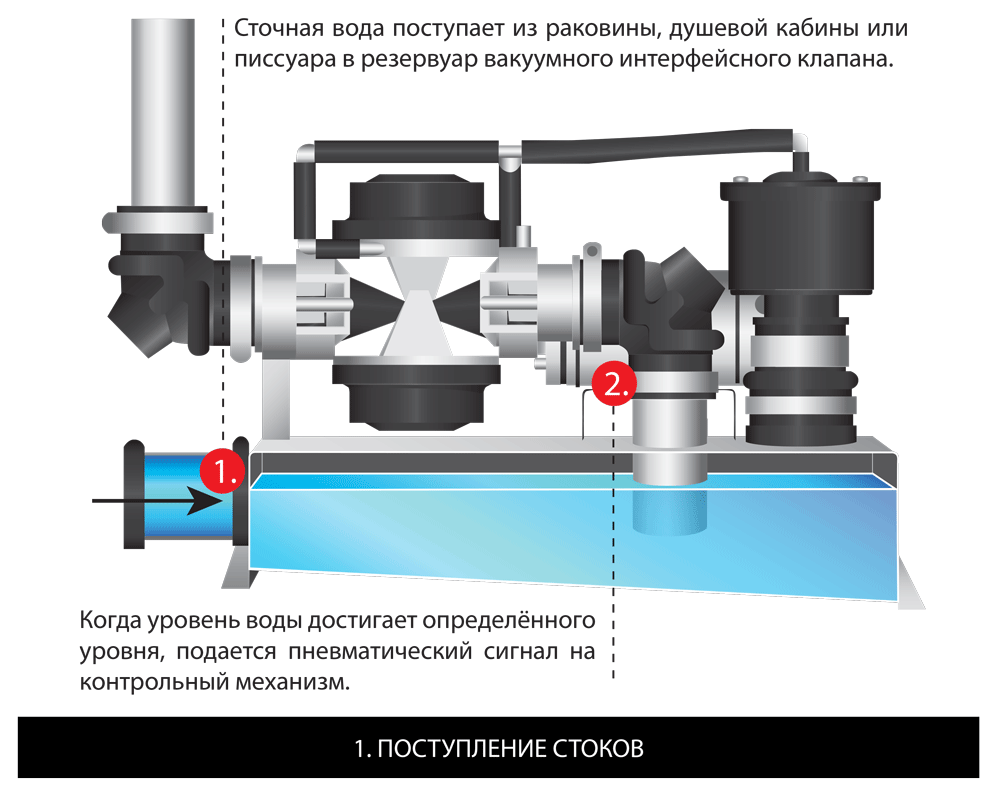

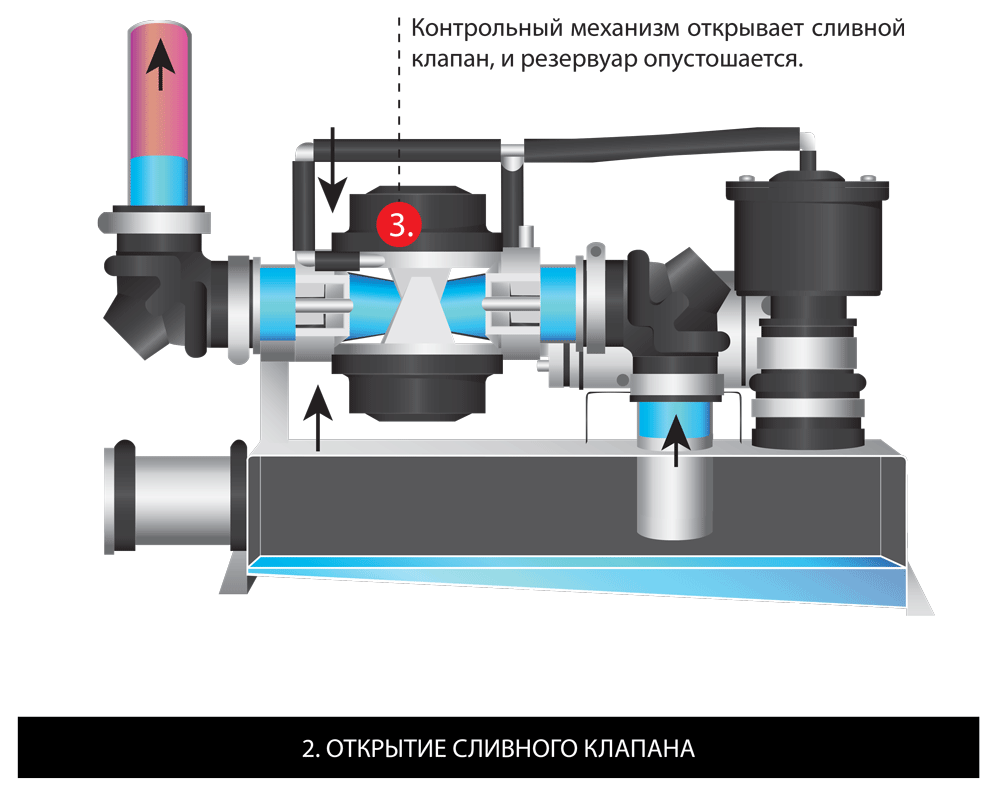

Принцип Работы Вакуумного Интерфейсного Клапана

Клапан на 2 Л
Клапан на 2 Л

Вакуумный интерфейсный клапан 2л, соединение наверх. Вакуумный интерфейсный клапан 2л, соединение вниз/в сторону.

press to zoom
Клапан на 5 Л
Клапан на 5 Л

Вакуумный интерфейсный клапан 5л, соединение вверх. Вакуумный интерфейсный клапан 5л, соединение вниз.

press to zoom
Клапан на 10 Л
Клапан на 10 Л

Вакуумный интерфейсный клапан 10 л, соединение вверх.

press to zoom
Клапан гравитационный
Клапан гравитационный

Вакуумный интерфейсный клапан для гравитационного унитаза

press to zoom
Шпигат Вакуумный
Шпигат Вакуумный

Шпигат (Трап) Вакуумный

press to zoom

Вакуумный интерфейсный клапан изготавливают следующих типов

По назначению:                    •   для подключения к сантехническим приборам (раковины,                                                                умывальники, душевые кабины, писсуары);
                                               •    для подключения к гравитационному унитазу;

По способу подключения:   •    подключение вверх;

                                               •    подключение вниз;
                                               •    подключение в сторону;

По объёму резервуара:       •    резервуар объёмом 2 литра;
                                               •    резервуар объёмом 5 литров;
                                               •    резервуар объёмом 10 литров;



По материалу резервуара:  •    полипропилен (2 литра);
                                               •    нержавеющая сталь (5,10 литров).


Шпигат Вакуумный

Судовой

ШВС

Технические условия
ТУ 4947–012–82211132–2016

Введены впервые

Шпигат вакуумный (элемент присоединения к вакуумным системам) предназначен  для  сбора и отвода  хозяйственно-бытовых вод  в системах вакуумного водоотведения  и далее для транспортировки в вакуумную магистраль канализационной системы на борту кораблей и судов и устанавливают их типы, основные размеры, требования к эксплуатации, обслуживанию и устранению неисправностей во время эксплуатации.

Шпигат вакуумный устанавливается в палубах, во внутренних технических помещениях кораблей и судов, помещениях душевых, санузлах речных и морских судов, кораблях и судах Военно-Морского флота.
